Guida a catena per basculanti

La guida a catena per basculanti è il binario di scorrimento su cui viaggia il motore (o il carrello trainato dal motore) per aprire e chiudere la porta del garage.

Nello specifico:

• Trasmissione del movimento: Trasforma la rotazione dell’albero motore nel movimento lineare necessario per sollevare o abbassare il telo della porta.

• Sostegno e stabilità: Mantiene la traiettoria della porta perfettamente dritta, evitando oscillazioni, sforzi asimmetrici o disallineamenti che potrebbero danneggiare la struttura nel tempo.

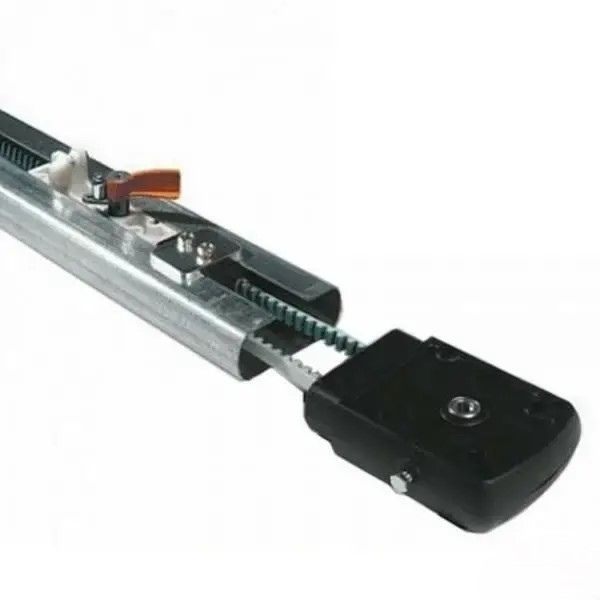

• Sblocco di emergenza: Ospita il sistema di sblocco manuale (quel cursore/meccanismo visibile sopra il binario in immagine.png) che permette di aprire il garage a mano in caso di blackout.

Il sistema è composto da:

1. Il Profilo Metallico (Binario): Una barra in acciaio zincato profilato ad alta resistenza, progettata per non flettersi sotto il peso e la trazione della porta.

2. Il Sistema di Trazione (Catena/Cinghia): Sebbene la richiesta parli di “catena”, l’immagine.png mostra una cinghia dentata (rinforzata in kevlar o acciaio). CAME produce entrambe le varianti:

   • Catena: Tradizionale, estremamente robusta, ideale per porte molto pesanti, richiede una minima lubrificazione periodica.

   • Cinghia dentata (in foto): Molto più silenziosa rispetto alla catena, non richiede lubrificazione e assorbe meglio le vibrazioni.

3. Il Carrello di Trascinamento: Il blocco meccanico che scorre all’interno della guida e che viene agganciato al braccio oscillante fissato alla porta basculante.

4. La Testa della Guida: Il blocco nero terminale visibile in primo piano in immagine.png, che funge da rinvio e tensionatore per la cinghia/catena.

Codice prodotto: CAME41

Dettaglio prodotto:

• Guida a catena L = 3,02 m. *
• Altezza max. della porta: *BC = 2,4 m *BM = 2,25 m *STA = 2,1 m *STB = 2,2 m.
  * BC = Basculante a contrappesi – BM = Basculante a molle – STA = Sezionale tipo A – STB = Sezionale tipo B

APPLICAZIONE:
Porte basculanti a molle/contrappesi debordanti a parziale rientranza: SI con V201
Porte basculanti a molle debordanti e a totale rientranza: SI

Porte sezionali: SI

Codice prodotto: CAME42

Dettaglio prodotto:

• Guida a catena L = 3,52 m. *
• Altezza max. della porta: *BM = 2,75 m *STA = 2,6 m *STB = 2,7 m.
  *BM = Basculante a molle – STA = Sezionale tipo A – STB = Sezionale tipo B

Per maggiori informazioni. non esitare a contattare il numero: 327-8215738
